Szablon przyrząd przystawka frezowania wpustów klamek zamków wpuszczanych

Przyrząd WB260 prowadzi frez przy wykonywaniu gniazda pod zamek wpuszczany w drzwiach. Ułatwia powtarzalne ustawienie przy montażu nowych zamków i wymianie istniejących.

Regulowane zaciski obejmują drzwi o grubości 35–100 mm. Przed frezowaniem sprawdź pozycję na próbce.

Zestaw wykorzystuje prowadnice oraz regulowane zaciski z powierzchniami ochronnymi. Frezy mają gwint M10 i średnice 18, 22 oraz 24 mm.

Potwierdzona maksymalna długość frezowania to 260 mm, a maksymalna głębokość 160 mm.

Przyrząd jest przeznaczony do drzwi drewnianych; źródło wymienia także MDF, HDF i drzwi fornirowane. Dobierz średnicę frezu do korpusu zamka.

Po wykonaniu gniazda montaż klamki i wkładki wymaga odrębnego trasowania oraz właściwych okuć.

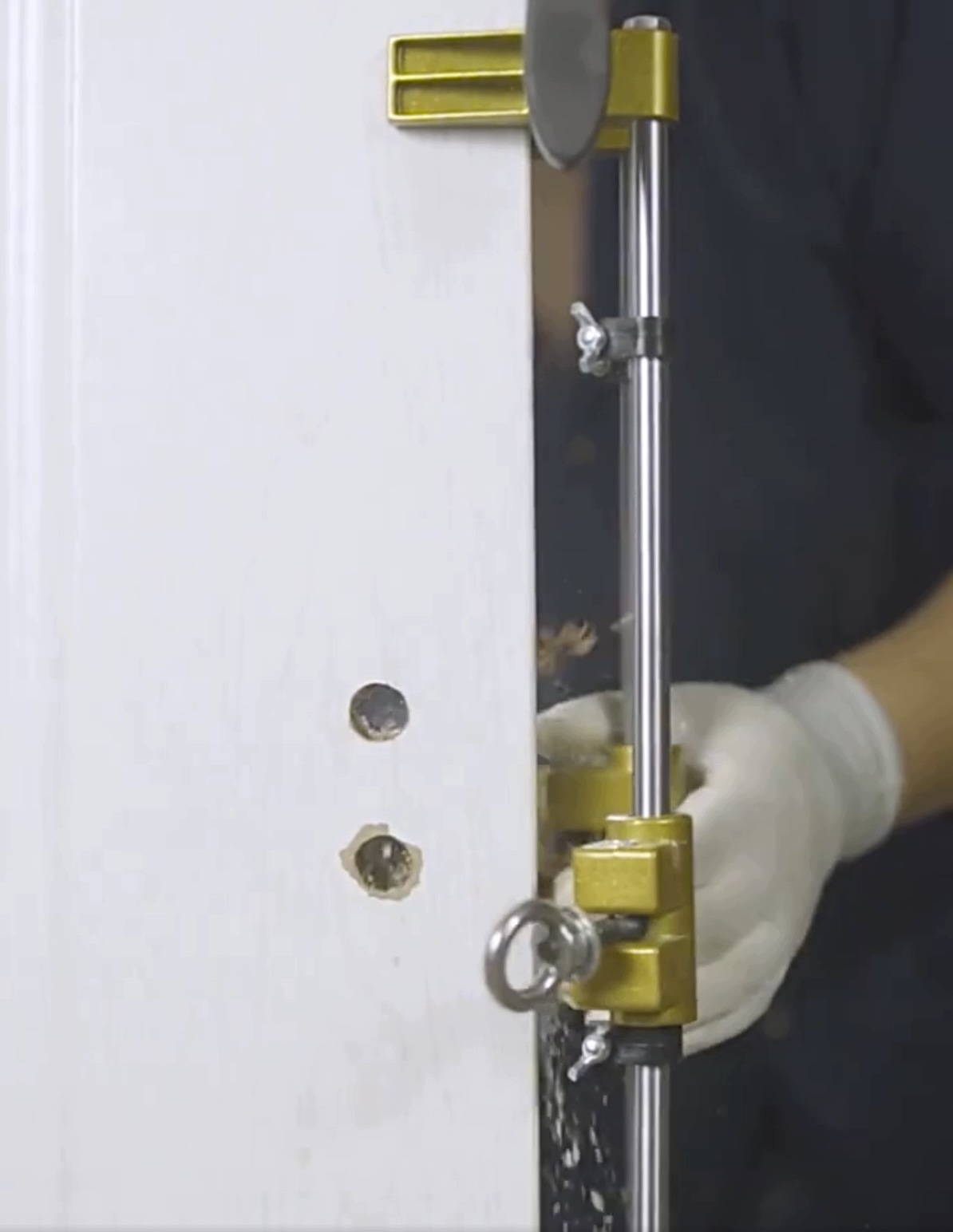

Zablokuj przyrząd na drzwiach, sprawdź ustawienie osi i głębokości, a następnie prowadź frez zgodnie z instrukcją. Przed zmianą frezu lub regulacją odłącz zasilanie frezarki.

• Drzwi: 35–100 mm grubości.
• Maks. długość frezowania 260 mm; głębokość 160 mm.
• Frezy M10: 18, 22 i 24 mm.
• Kod WB260; GTIN 5908102310285.

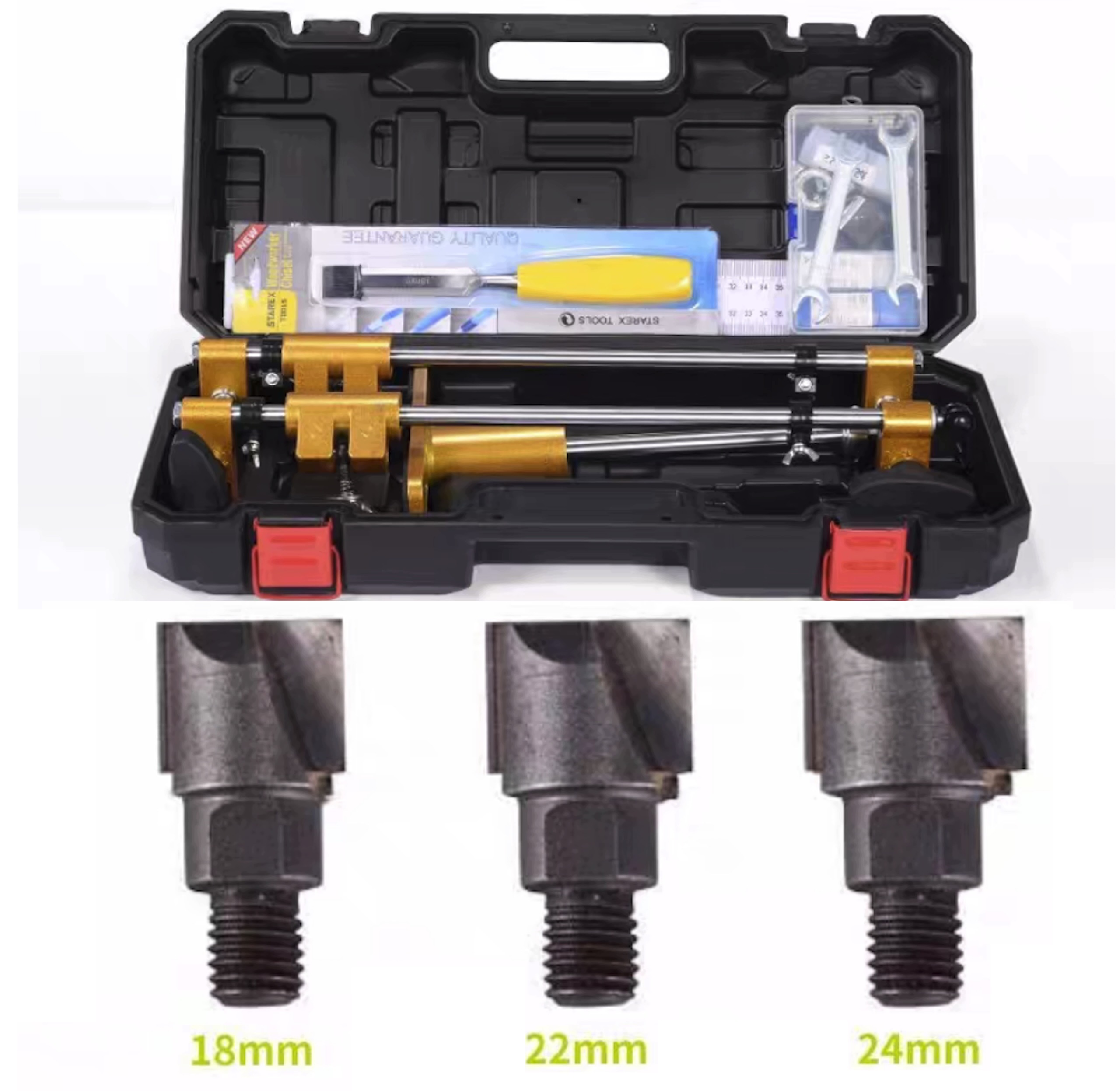

Przyrząd, prowadnice, zaciski, frezy 18/22/24 mm, dłuto stolarskie, linijka, klucze, elementy mocujące i walizka.
